二極管的分類
、電路符號及萬用表測發光二極管正負極

　　一：二極管的分類

　　1
、按照所用的半導體材料
，可分為鍺二極管(Ge管)和矽二極管(Si管)。

　　2
、根據其不同用途，可分為檢波二極管
、整流二極管、穩壓二極管
、開關二極管、隔離二極管、肖特基二極管
、發光二極管、矽功率開關二極管、旋轉二極管等。

　　3、按照管芯結構，又可分為點接觸型二極管、麵接觸型二極管及平麵型二極管。

　　1)整流二極管

　　將交流電源整流成為直流電流的二極管叫作整流二極管。

　　2)檢波二極管

　　檢波二極管是用於把迭加在高頻載波上的低頻信號檢出來的器件,它具有較高的檢波效率和良好的頻率特性。

　　3)開關二極管

　　在脈衝數字電路中，用於接通和關斷電路的二極管叫開關二極管，它的特點是反向恢複時間短
，能滿足高頻和超高頻應用的需要。

　　4)穩壓二極管

　　穩壓二極管是由矽材料製成的麵結合型晶體二極管，它是利用PN結反向擊穿時的電壓基本上不隨電流的變化而變化的特點，來達到穩壓的目的，因為它能在電路中起穩壓作用，故稱為、穩壓二極管(簡稱穩壓管)。

　　5)變容二極管

　　變容二極管是利用PN結的電容隨外加偏壓而變化這一特性製成的非線性電容元件
，被廣泛地用於參量放大器，電子調諧及倍頻器等微波電路中。

　　6)瞬態電壓抑製器TVS

　　一種固態二極管，專門用於ESD保護。TVSerjiguanshihebeibaohudianlubingliande，dangshuntaidianyachaoguodianludezhengchanggongzuodianyashi，erjiguanfashengxuebeng，weishuntaidianliutigongtonglu，shineibudianlumianzaochaoedianyadejichuan。

　　7)發光二極管

　　用磷化镓
、磷砷化镓材料製成
，體積小，正向驅動發光。工作電壓低，工作電流小
，發光均勻
、壽命長、可發紅、黃

、綠單色光。

　　8)肖特基二極管

　　基本原理是：在金屬(例如鉛)和半導體(N型矽片)的接觸麵上，用已形成的肖特基來阻擋反向電壓。肖特基與PN結的整流作用原理有根本性的差異。其耐壓程度隻有40V左右。其特長是：開關速度非常快：反向恢複時間trr特別地短。因此，能製作開關二極和低壓大電流整流二極管。

　　二：二極管的特性

　　通過簡單的實驗說明二極管的正向特性和反向特性。

　　1.正向特性。

　　在zai電dian子zi電dian路lu中zhong
，將jiang二er極ji管guan的de正zheng極ji接jie在zai高gao電dian位wei端duan，負fu極ji接jie在zai低di電dian位wei端duan
，二er極ji管guan就jiu會hui導dao通tong，這zhe種zhong連lian接jie方fang式shi，稱cheng為wei正zheng向xiang偏pian置zhi。必bi須xu說shuo明ming
，當dang加jia在zai二er極ji管guan兩liang端duan的de正zheng向xiang電dian壓ya很hen小xiao時shi，二er極ji管guan仍reng然ran不bu能neng導dao通tong，流liu過guo二er極ji管guan的de正zheng向xiang電dian流liu十shi分fen微wei弱ruo。

　　隻有當正向電壓達到某一數值(這一數值稱為“門檻電壓”，鍺管約為0.2V，矽管約為0.6V)以後，二極管才能直正導通。導通後二極管兩端的電壓基本上保持不變(鍺管約為0.3V
，矽管約為0.7V)
，稱為二極管的“正向壓降”。

　　2.反向特性。

　　在zai電dian子zi電dian路lu中zhong，二er極ji管guan的de正zheng極ji接jie在zai低di電dian位wei端duan
，負fu極ji接jie在zai高gao電dian位wei端duan，此ci時shi二er極ji管guan中zhong幾ji乎hu沒mei有you電dian流liu流liu過guo，此ci時shi二er極ji管guan處chu於yu截jie止zhi狀zhuang態tai，這zhe種zhong連lian接jie方fang式shi
，稱cheng為wei反fan向xiang偏pian置zhi。二er極ji管guan處chu於yu反fan向xiang偏pian置zhi時shi，仍reng然ran會hui有you微wei弱ruo的de反fan向xiang電dian流liu流liu過guo二er極ji管guan，稱cheng為wei漏lou電dian流liu。當dang二er極ji管guan兩liang端duan的de反fan向xiang電dian壓ya增zeng大da到dao某mou一yi數shu值zhi，反fan向xiang電dian流liu會hui急ji劇ju增zeng大da，二er極ji管guan將jiang失shi去qu單dan方fang向xiang導dao電dian特te性xing，這zhe種zhong狀zhuang態tai稱cheng為wei二er極ji管guan的de擊ji穿chuan。

　　三：二極管的電路符號

　　如何用萬用表區分自閃發光二極管正負極

　　測試自閃發光二極管的正、負極，可用萬用表R×1kΩ檔或R×10kΩ檔(以MF47型萬用表為例)。當使用RXlkQ檔時，用紅、黑兩根表筆分別接自閃發光二極管的兩根引線
，然後再把紅、黑表筆對調再測自閃發光二極管的兩根引線，電阻大的一次(表針還略有擺動)
，黑表筆接的是自閃發光二極管的正極，紅表筆接的是自閃發光二極管的負極

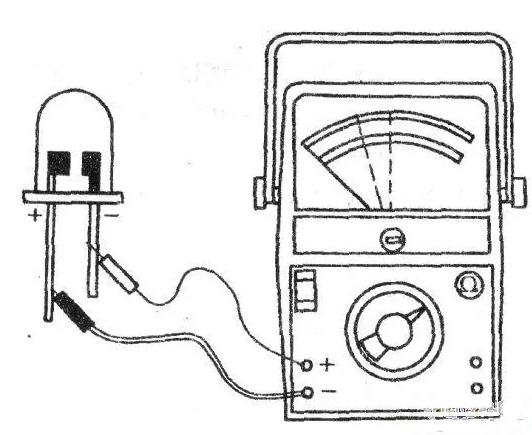

，如下圖所示。

　　如果用R×10kΩ檔按上述方法測量，當電阻大的一次表針擺動的幅度有1cm多，而且管芯內會有一閃一閃的亮光。這種現象說明自閃發光二極管接的電源極性正確(即黑表筆接的是自閃發光二極管的正極)，電路開始振蕩。
